主图:
------------------------------------------------------------------------------------------------------------------------------
产品特点:

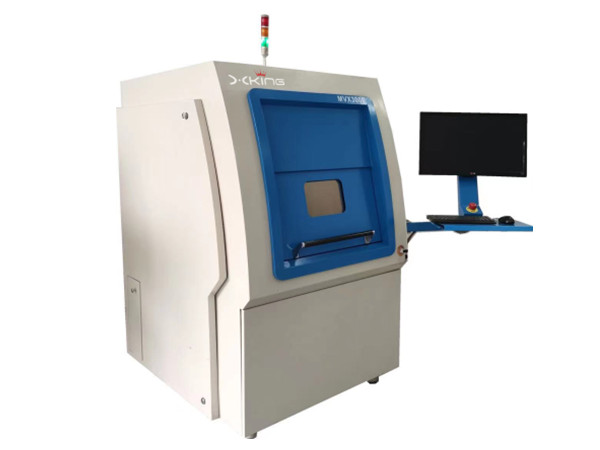

作为新一代升级优化的MVX3000,外形简洁美观,人机界面友好,操作方便。
* 闭管射线源,无需耗材,维护简单;
* 数字高清影像增强器器;
* X影像接收器可作0-70°倾斜检测;
* 持长度、周长、曲率、气泡空洞比率测量功能;
* 支持CNC编程式自动高速跑位批量检测;
* 配置实时导航功能,可快速跟踪和定位检测点
------------------------------------------------------------------------------------------------------------------------------
应用领域:
金属材料及零部件、塑胶材料及零部件、电子元器件、电子组件、LED元件等内部的裂纹、异物的缺陷检测,BGA、线路板等内部位移的分析;判别空焊,虚焊等BGA焊接缺陷,微电子系统和胶封元件,电缆,装具,塑料件内部情况分析等。
1、集成电路的封装工艺检测:层剥离、开裂、空洞和打线工艺;
2、印刷电路板制造工艺检测:焊线偏移,桥接,开路;
3、表面贴装工艺焊接性检测:焊点空洞的检测和测量;
4、连接线路检查:开路,短路,异常或不良连接的缺陷;
5、锡球数组封装及覆芯片封装中锡球的完整性检验;
6、高密度的塑料材质破裂或金属材质检验;
7、芯片尺寸量测,打线线弧量测,组件吃锡面积比例量测。
------------------------------------------------------------------------------------------------------------------------------
X射线管参数:
射线管类型:封闭式微焦点射线管
射线管电流: 200μA
微焦斑尺寸:5μm
------------------------------------------------------------------------------------------------------------------------------
X影像接收器参数:
接收器类型: 高清数字影像增强器+CCD
像素矩阵: 200W pixel
视场范围: 4英寸
分辨率: 110Lp/cm
------------------------------------------------------------------------------------------------------------------------------
设备性能参数:
影像接收器:倾斜角度0-70°
载物台尺寸:500*480mm
旋转机构: 被测品作360°旋转检测(选购)
载物台负荷:<10kg
------------------------------------------------------------------------------------------------------------------------------
设备物理参数:
输入电源:AC110-220V 50-60HZ 1000W
外形尺寸:L1300*W1300*H1800mm
产品净重:1300kg
辐射安全测试:<1 uSV/H
------------------------------------------------------------------------------------------------------------------------------

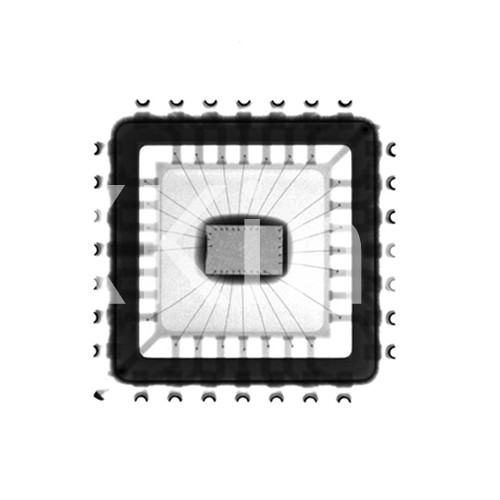

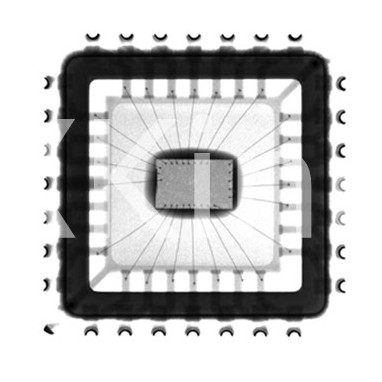

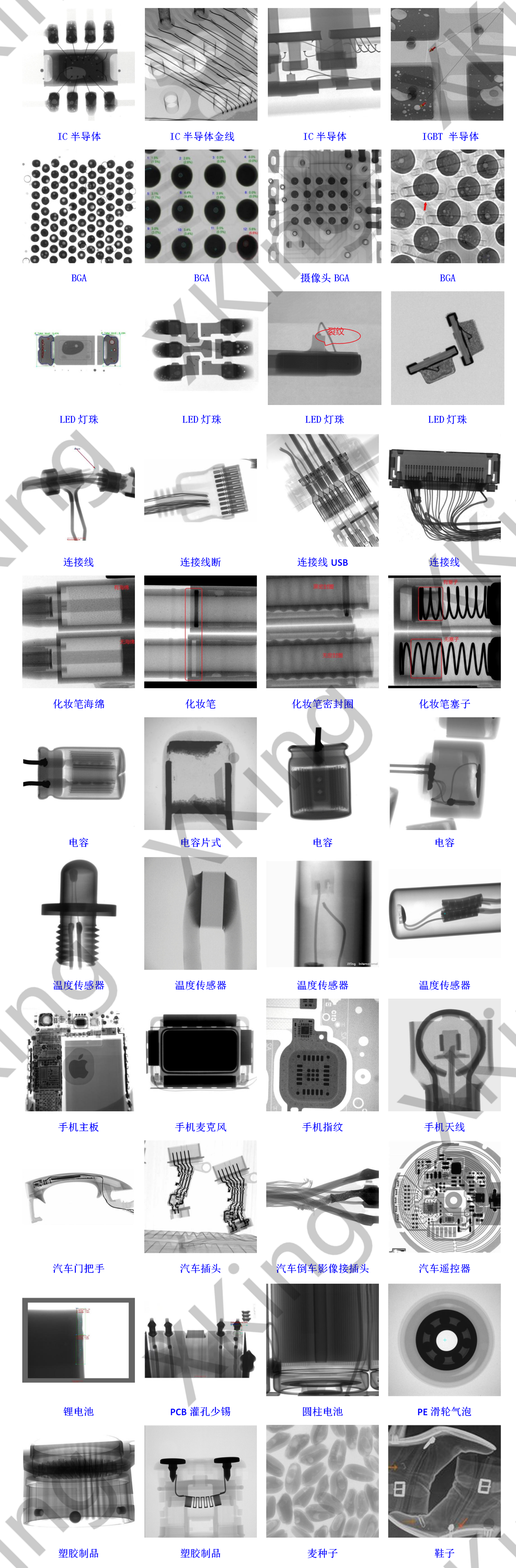

检测效果图片:
