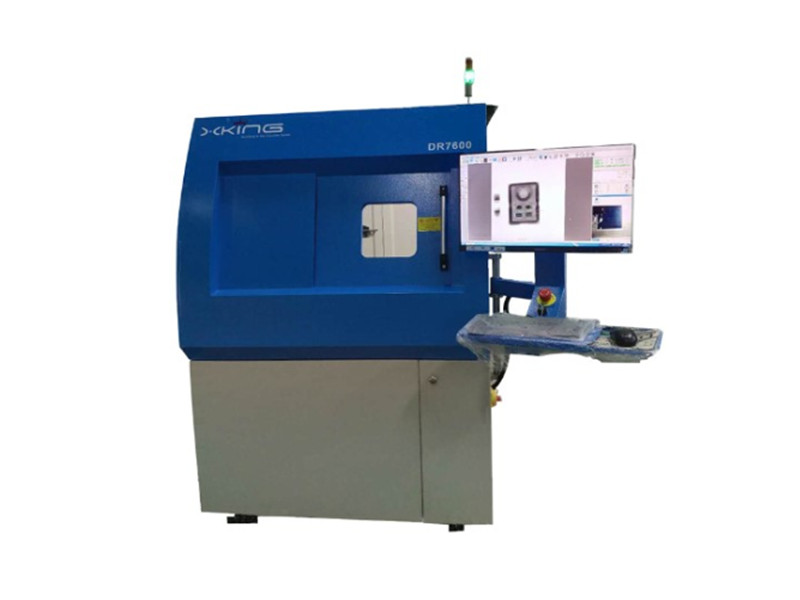

电子制造2.5DX-Ray系列

应用优势

●LED芯片封装全自动在线检测

●IGBT芯片全自动在线检测

●IC、BGA、半导体器件、SMT和PTU封装、传感器等领域的全自动在线检测

●大尺寸PCB板、PCBA焊点全自动在线检测

●模板设置简单操作，有保障的安全运行

▋ X射线管参数

光管类型：反射密封型微焦点射线源

操作电压：40-90KV/40-130KV

操作电流：10-200 μA/10-300 μA

最大输出功率：8 W/39W

微焦点尺寸：5~15μm

▋ 平板探测器参数

平板类型：非晶硅平板探测器(可选）

像素矩阵：1536×1536

视场范围：130mm×130mm

分辨率：5.8Lp/mm

图像帧率（1×1)：20fps

AD转换位数：16bits

▋ 设备性能参数

外形尺寸：L1561mm×W1678mm×H2070mm

控制系统：工控机WIN7(WIN10 可选)64位

输入电源：220V 10A/110V 15A 50-60HZ

设备净重：约1850KG
