在线式全自动X-Ray系列

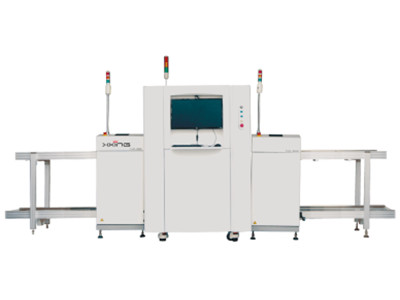

XL3100

产品特点:
XL3100是一款针对电子组装件的SMT在线式微焦斑X射线检测设备,它可以直接接入SMT生产线,也可以使用上、下板机离线使用,针对线路板的特点区域或指定器件进行全自动判定检测。
 * 闭管射线源,无需耗材,维护简单;

*FPD数字高清平板影像接收器;
* 支持长度、周长、曲率、气泡空洞比率测量功能;
* 配置实时导航功能,可快速跟踪和定位检测点;
*自动门开闭系统;
*检测方法:手动、半自动、全自动、自动识别缺陷并评定质量等级。
------------------------------------------------------------------------------------------------------------------------------
 应用领域

*LED芯片封装全自动在线检测
* IGBT芯片全自动在线检测
* IC、BGA、半导体器件、SMT和PTU封装、传感器等领域的全自动在线检测
* 大尺寸PCB板、PCBA焊点全自动在线检测
* 模板设置简单操作,有保障的安全运行
------------------------------------------------------------------------------------------------------------------------------
 X射线管参数:
射线管类型:封闭式微焦点射线管
射线管电压:100KV(可选130KV)
射线管电流:  200μA
微焦斑尺寸:4μm

------------------------------------------------------------------------------------------------------------------------------
 X影像接收器参数:
接收器类型:  非晶硅平板探测器(可选增强器+CCD)
像素矩阵:    1536×1536pixel图像更清晰
视场范围:    130mm×130mm
分辨率:      120Lp/cm

------------------------------------------------------------------------------------------------------------------------------
设备性能参数:
样件尺寸:500mm直径,100mm高度;
载物台负荷:<10kg
运动速度:10米/秒,速度快慢可以调节
稼动率:99%
软件功能:CNC编程、步进功能、测量功能等

------------------------------------------------------------------------------------------------------------------------------
设备物理参数:
输入电源:AC220V 50HZ  3000W
外形尺寸:L2500*W13000*H1800mm
产品净重:1800kg
辐射安全测试:<1 uSV/H
