产品特点:

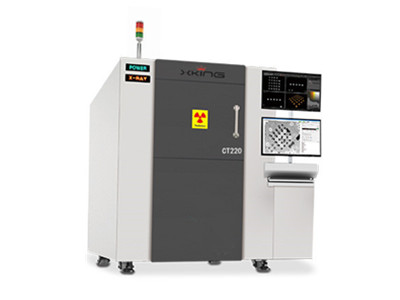

适合大面积板状物的高分辨率快速3D断层检测
CT220是面向PCBA和IGBT领域的3D X-ray检测系统,采用了先进的高动态DXR数字探测器阵列和点击与测量| CT(click & measure | CT)自动化功能成为工业检测和科研的有效的三维工具,此扫描模式和重建算法,可以在离线、线边和在线应用,对全板进行检测。适用于BGA/LGA、pressfit connector、Flip chip、PoP、QFN、PTH、IGBT等电子器件检测,发现器件内部的气孔、开路、桥连、枕头效应、润湿不良、缺件、错件等缺陷。
● 最快可在10秒内完成一个FOV区域的CT成像
● 大尺寸板状样品无需破坏,仍可获得高分辨率
● 可编程扫描工艺,简化操作人员的工作量
● 专用自动识别算法,定量统计器件内部的缺陷
------------------------------------------------------------------------------------------------------------------------------
应用领域:
BGA/CSP,插入元件,SOP/QFP,三极管,R/C CHIP,底部电极元件,QFN,电源模组汽车材料及零部件、金属材料、塑胶材料、模具、轨道交通、电子电器、医疗器械、航空航天、科研院所、军工国防等。
------------------------------------------------------------------------------------------------------------------------------
X射线管参数:
射线管类型:封闭式微焦点射线管
射线管电压:220KV
射线管电流: 500μA
微焦斑尺寸:1μm
------------------------------------------------------------------------------------------------------------------------------
X影像接收器参数:
接收器类型: 非晶硅平板探测器
像素矩阵: 1536×1536pixel图像更清晰
视场范围: 610mm×610mm
分辨率: 120Lp/cm
------------------------------------------------------------------------------------------------------------------------------
设备性能参数:
样件尺寸:ø500mm×H500mm的样件尺寸;
载物台负荷:<20kg
旋转载物台使用空气轴承,更大限度控制中心偏移,
选择拍摄条件,只需按下“开始”按钮,即可进行CT拍摄。无需校正。
对通过三维图像处理软件得到的三维数据进行各种检测。
------------------------------------------------------------------------------------------------------------------------------
设备物理参数:
输入电源:AC220V 50HZ 3000W
外形尺寸:L1500*W15000*H1800mm
产品净重:2000kg
辐射安全测试:<1 uSV/H
------------------------------------------------------------------------------------------------------------------------------

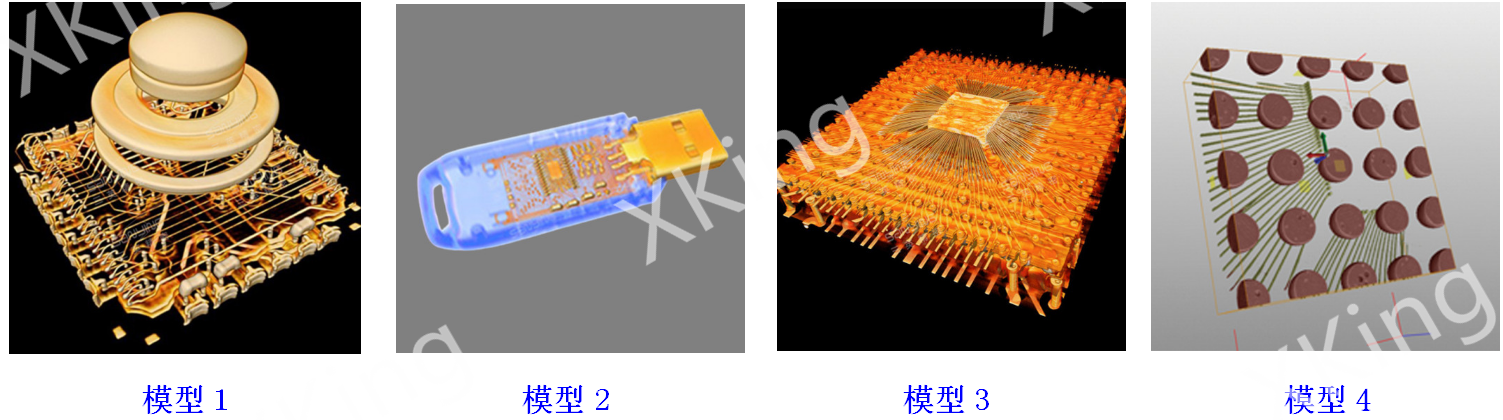

效果图片:
适合大面积板状物的高分辨率快速3D断层检测
CT220是面向PCBA和IGBT领域的3D X-ray检测系统,采用了先进的高动态DXR数字探测器阵列和点击与测量| CT(click & measure | CT)自动化功能成为工业检测和科研的有效的三维工具,此扫描模式和重建算法,可以在离线、线边和在线应用,对全板进行检测。适用于BGA/LGA、pressfit connector、Flip chip、PoP、QFN、PTH、IGBT等电子器件检测,发现器件内部的气孔、开路、桥连、枕头效应、润湿不良、缺件、错件等缺陷。
● 最快可在10秒内完成一个FOV区域的CT成像
● 大尺寸板状样品无需破坏,仍可获得高分辨率
● 可编程扫描工艺,简化操作人员的工作量
● 专用自动识别算法,定量统计器件内部的缺陷
------------------------------------------------------------------------------------------------------------------------------
应用领域:
BGA/CSP,插入元件,SOP/QFP,三极管,R/C CHIP,底部电极元件,QFN,电源模组汽车材料及零部件、金属材料、塑胶材料、模具、轨道交通、电子电器、医疗器械、航空航天、科研院所、军工国防等。
------------------------------------------------------------------------------------------------------------------------------
X射线管参数:
射线管类型:封闭式微焦点射线管
射线管电压:220KV
射线管电流: 500μA
微焦斑尺寸:1μm
------------------------------------------------------------------------------------------------------------------------------
X影像接收器参数:
接收器类型: 非晶硅平板探测器
像素矩阵: 1536×1536pixel图像更清晰
视场范围: 610mm×610mm
分辨率: 120Lp/cm
------------------------------------------------------------------------------------------------------------------------------
设备性能参数:
样件尺寸:ø500mm×H500mm的样件尺寸;
载物台负荷:<20kg
旋转载物台使用空气轴承,更大限度控制中心偏移,
选择拍摄条件,只需按下“开始”按钮,即可进行CT拍摄。无需校正。
对通过三维图像处理软件得到的三维数据进行各种检测。
------------------------------------------------------------------------------------------------------------------------------
设备物理参数:
输入电源:AC220V 50HZ 3000W
外形尺寸:L1500*W15000*H1800mm
产品净重:2000kg
辐射安全测试:<1 uSV/H
------------------------------------------------------------------------------------------------------------------------------
